一、概述

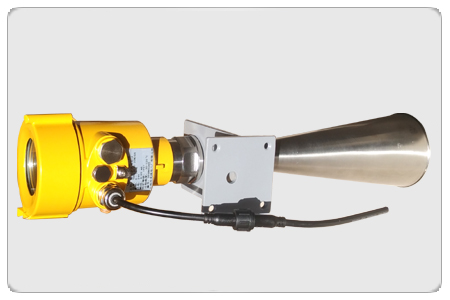

TDS-LDC智能雷達液位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測液面，其部分電磁波被反射回來，被天線接收。TDS-LDC系列26G雷達液位計采用一種高速芯片加上特殊的軟件，可以準確識別發射電磁波與接收電磁波的時間間隔，這個時間×電磁波速度÷2=雷達天線到水面的距離。

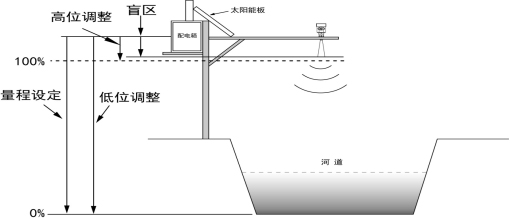

測量的基準面是：螺紋底面或法蘭的密封面
注：使用雷達物位計時，務必保證最高水位不能進入測量盲區。
水利水文行業應用特點：
l 波束角小，能量集中，具有更強抗干擾能力，提高了測量精度和可靠性
l 天線尺寸小，便于安裝和加防塵罩等天線防護裝置
l 重量輕約1.5KG，便于安裝，減輕安裝的水平桿負擔
l 測量范圍最高可達70米，覆蓋大型水庫等水位測量
l 多種輸出電路接口與采集系統配合，既可以給RTU提供485信號，也可以提供4-20mA信號
l 采用脈沖工作方式，雷達水位計發射功率極低，有效延長電池壽命。
二、技術參數
外 殼 外殼和外殼蓋之間的密封 硅橡膠，外殼視窗 聚碳酸酯 不銹鋼接地端子
供電電壓 二線制 DC 24 V /4~20mA，功耗 max 0.75W，
電纜參數 電纜入口／插頭 M20xl.5電纜入口接線端子 導線橫截面1.0mm²
輸出參數 輸出信號4~20mA 分辨率 1. 6u A 故障信號 電流輸出不變；積分時間 (0～50)s，可調
盲區 天線末端
最大測量距離 是10米
微波頻率 26GHz
測量間隔 大約1秒（取決于參數設置）
調整時間 大約1秒（取決于參數設置）
顯示分辨率 1mm
工作存儲及運輸溫度 (-40～100) ℃
過程溫度（天線部分的溫度） (-40～100)℃
壓力 常壓或者1個標準大氣壓
耐震 機械震動 l0m/s² , ＜10Hz
三、儀表線性
TDS-LDC：發射角取決于天線尺寸
直徑 76mm的天線，發射角度是：12°；
直徑 96mm的天線，發射角度是： 8°；
直徑121mm的天線，發射角度是： 6°；

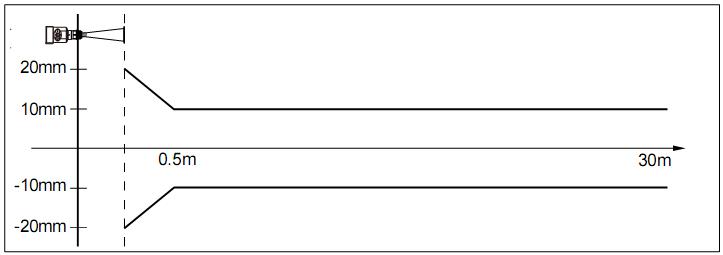

精度見下圖

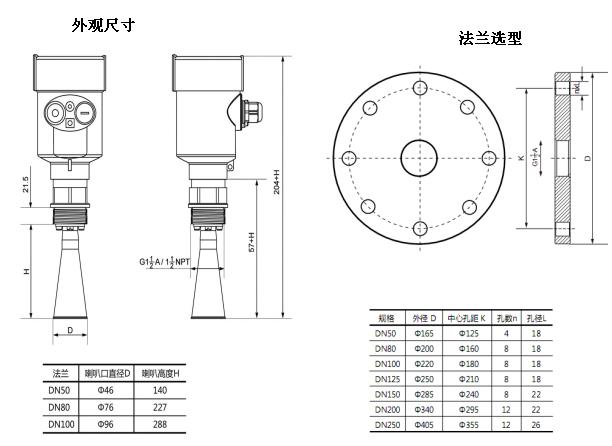

四、外觀尺寸及法蘭選型：
 T字型安裝支架尺寸圖：
|
